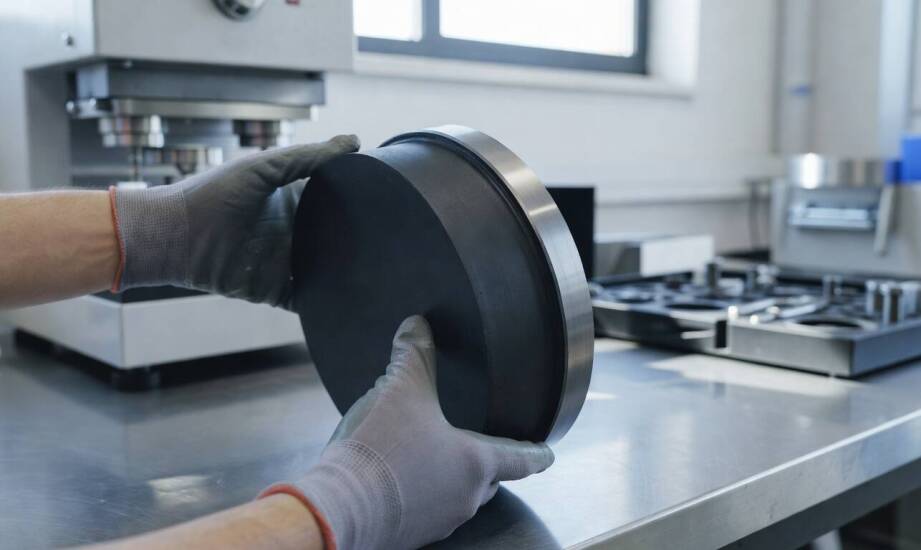

Jak powstaje połączenie gumy i metalu w częściach tłumiących drgania maszyn

Ciągła praca ciężkiego parku maszynowego generuje drgania, które destrukcyjnie wpływają na całą infrastrukturę zakładu przemysłowego. Niekontrolowane wibracje przenoszą się z silników i wirników na ramy nośne, powodując przyspieszone zużycie łożysk oraz pęknięcia zmęczeniowe spoin. Czysty metal doskonale radzi sobie z przenoszeniem ogromnych obciążeń statycznych, ale nie potrafi rozpraszać energii kinetycznej. Z kolei sama guma świetnie pochłania uderzenia, jednak brakuje jej stabilności geometrycznej. Zespolenie tych dwóch materiałów pozwala stworzyć detal łączący wysoką nośność z doskonałymi właściwościami amortyzującymi. W ten sposób powstają poduszki silników, wibroizolatory i odboje, bez których współczesny przemysł nie mógłby funkcjonować. Niezawodność takiego rozwiązania zależy jednak od jakości interfejsu na granicy faz.

Przygotowanie powierzchni i technologia wulkanizacji

Trwałość elementu gumowo-metalowego opiera się na mocnym wiązaniu chemicznym, które musi wytrzymać miliony cykli pracy bez oznak rozwarstwienia. Kluczowym etapem całego procesu jest rygorystyczne przygotowanie stalowego lub aluminiowego rdzenia, ponieważ nawet minimalne zanieczyszczenia drastycznie obniżają siłę adhezji. Powierzchnia metalowa podlega zaawansowanej obróbce mechanicznej, najczęściej strumieniowo-ściernej. Proces ten usuwa tlenki i nadaje materiałowi odpowiednią chropowatość, znacząco zwiększając pole aktywne dla reakcji chemicznych.

Oczyszczony rdzeń przechodzi etap odtłuszczania i fosforanowania, po czym pokrywa się go dedykowanym primerem oraz klejem wulkanizacyjnym. Środki wiążące muszą być ściśle dopasowane do konkretnego rodzaju elastomeru. Przygotowany w ten sposób detal metalowy umieszcza się w formie matrycowej i zalewa surową mieszanką. Wulkanizacja zachodzi pod wysokim ciśnieniem oraz w temperaturze często przekraczającej 150 stopni Celsjusza. To właśnie w tych warunkach dochodzi do usieciowania polimerów i trwałego połączenia z podkładem. Prawidłowo przeprowadzona produkcja sprawia, że przy ekstremalnym przeciążeniu szybciej nastąpi rozerwanie struktury samej gumy niż zerwanie wiązania z metalem.

Dobór mieszanki i wpływ geometrii na tłumienie

Właściwości gotowego wibroizolatora wynikają bezpośrednio z zastosowanego elastomeru oraz jego twardości. Parametr ten, mierzony najczęściej w skali Shore'a A w zakresie od 50 do 85 jednostek, pozwala inżynierom precyzyjnie kalibrować sztywność układu. Miękkie kompozycje efektywniej izolują wibracje o wysokich częstotliwościach, podczas gdy twardsze warianty stabilizują ciężkie maszyny o wolnych cyklach pracy.

Odporność chemiczna dopasowana do środowiska zakładu stanowi równie ważny czynnik. Tradycyjny kauczuk naturalny (NR) wykazuje wysoką elastyczność i wytrzymałość na rozdzieranie w temperaturach od –50 do +80 stopni Celsjusza, ale szybko degraduje w kontakcie z olejami. W strefach narażonych na działanie smarów i chłodziw stosujemy mieszanki na bazie kauczuku nitrylowego (NBR). Jeśli urządzenie pracuje na zewnątrz, kluczowa staje się odporność na ozon i promieniowanie UV, którą zapewnia polimer EPDM. Z kolei węzły narażone na agresywną chemię i nagrzewanie do 250 stopni zabezpiecza się odpornym na trudne warunki fluorokauczukiem (FKM).

Zachowanie amortyzatora zmienia się w zależności od kierunku działających sił. Detale pracujące na ścinanie charakteryzują się większą podatnością niż te zgniatane w osi pionowej. Zwiększenie grubości warstwy elastomeru obniża częstotliwość rezonansową układu, co przekłada się na skuteczniejszą izolację. Sposób zakotwiczenia gwintów lub tulei definiuje, w jaki sposób energia uderzenia będzie rozpraszana wewnątrz struktury polimerowej.

Przemysłowe zastosowania i produkcja detali

Elementy tłumiące znajdują szerokie zastosowanie we wszystkich gałęziach przemysłu. Montuje się je pod prasami hydraulicznymi, agregatami prądotwórczymi oraz urządzeniami transportowymi, aby zatrzymać propagację drgań przez posadzki i stropy. Odboje gumowe chronią suwnice przed uszkodzeniami mechanicznymi w punktach krańcowych, a specjalistyczne tuleje elastyczne redukują wibracje w przekładniach mechanicznych.

W naszej praktyce produkcyjnej w zakładzie FORM-GUM od 1985 roku obserwujemy rosnące zapotrzebowanie na coraz trwalsze i dokładniejsze detale. Produkujemy techniczne wyroby z gumy i poliuretanu, realizując projekty w oparciu o rygorystyczne normy ISO 9001. Pełna kontrola nad procesem wytłaczania, formowania i regeneracji wałów pozwala na zachowanie powtarzalności parametrów dynamicznych. Przedsiębiorstwa coraz częściej omijają detalicznych pośredników. Zarówno duże zakłady, jak i lokalny sklep z gumą w Poznaniu czy we Wrocławiu rzadko dysponują nietypowymi wibroizolatorami dostępnymi od ręki, dlatego klienci zamawiają je bezpośrednio u producenta.

O przydatności komponentu gumowo-metalowego decyduje precyzyjne dopasowanie materiału i kształtu do konkretnej aplikacji. Nawet najlepsza mieszanka nie spełni swojego zadania, jeśli obciążenia statyczne lub środowisko chemiczne nie zostaną uwzględnione na etapie projektowania wiązania. Właściwa analiza tych czynników na linii produkcyjnej gwarantuje bezawaryjną pracę maszyny przez wiele lat.
